型號說明
說明:
安裝形式、進出線(上、下)、單路/雙路供電、輸入輸出相數、備用時間、消防聯動、輸出回路數均在訂貨時說明。
產品原理
YJ系列單相EPS應急電源, 是為建筑物內緊急疏散照明或重要用電設備提供集中供電的應急電源設備。
當市電正常時，由市電經過互投裝置給負載供電，同時充電器給備用電池進行智能充電。當市電斷電，或超過正常電壓的20%時，由控制器提供逆變信號，啟動逆變電源，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將自動恢復電網供電。
產品特點
□采用集中供電模式，無需特殊燈具
□雙路電源自動切換，可靠性高
□壽命長，主機壽命20年以上
□采用CPU控制，保證各動作點準確
□LED顯示和聲音告警，工作狀態一目了然
□具有過壓、欠壓、過溫、過流、短路等保護功能
□智能電池充電管理功能，可實現均浮充自動轉換，有延長電池壽命
□自動監控電池工作狀態，具有電池充放自動保護
□具有消防聯動功能，可透過RS232或RS485接口，可實現遠程監控
□模塊化結構設計，維護方便
具體規格
0.5、1、1.5、2、3、4、5、6、7、8、9、10kW等
備用時間
可按設計要求配置，如30、60、90、120、180分鐘
安裝形式
落地式、掛式、嵌式三種。

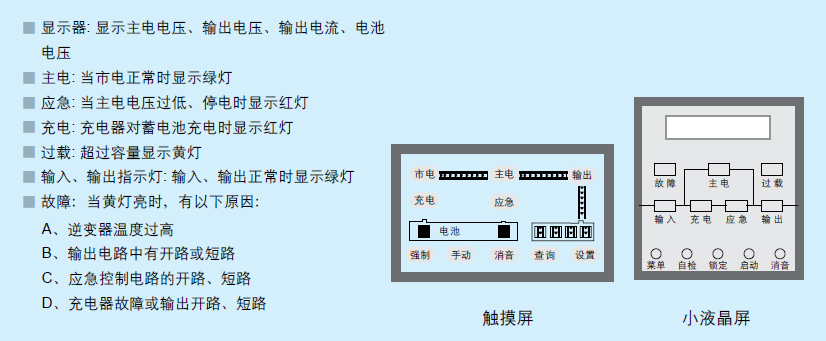

YJ系列EPS前面板說明

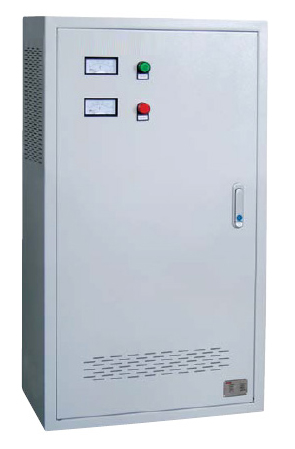

YJ集中供電式應急照明電源

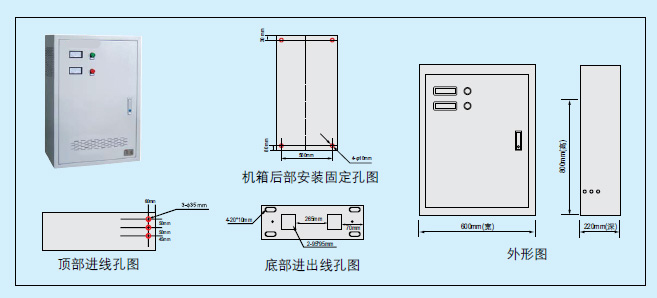

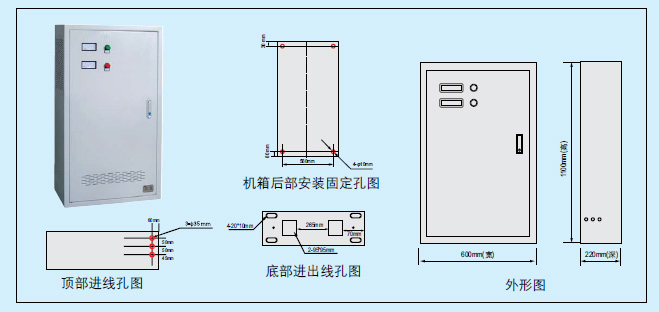

YJ-0.5kW 集中供電式應急照明電源(掛式、嵌式)

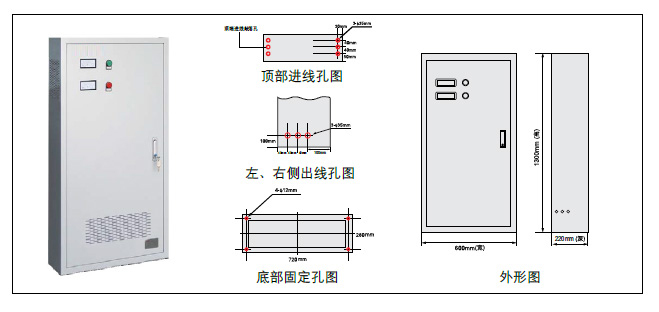

YJ-1kW 集中供電式應急照明電源(掛式、嵌式、落地式)
YJ-1.5kW/2kW 集中供電式應急照明電源(掛式、嵌式、落地式)
YJ-3kW/4kW 集中供電式應急照明電源(落地式)

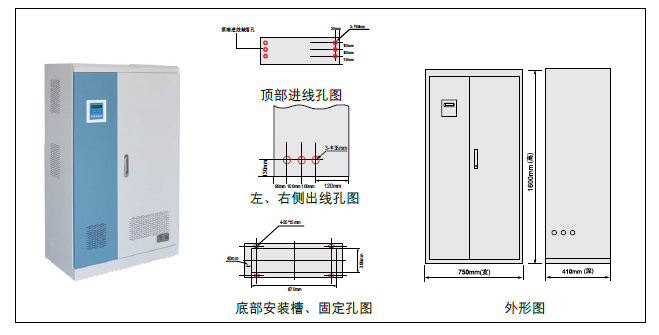

YJ-5kW/6kW 集中供電式應急照明電源(落地式)

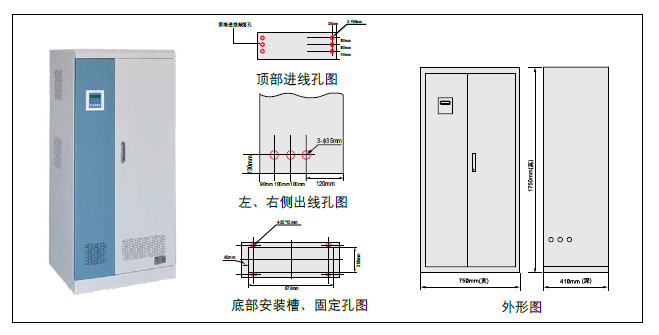

YJ-7kW/8kW/9kW/10kW 集中供電式應急照明電源(落地式)

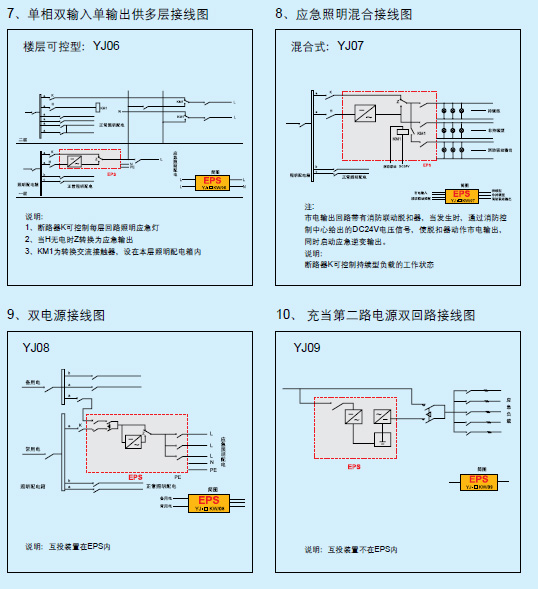

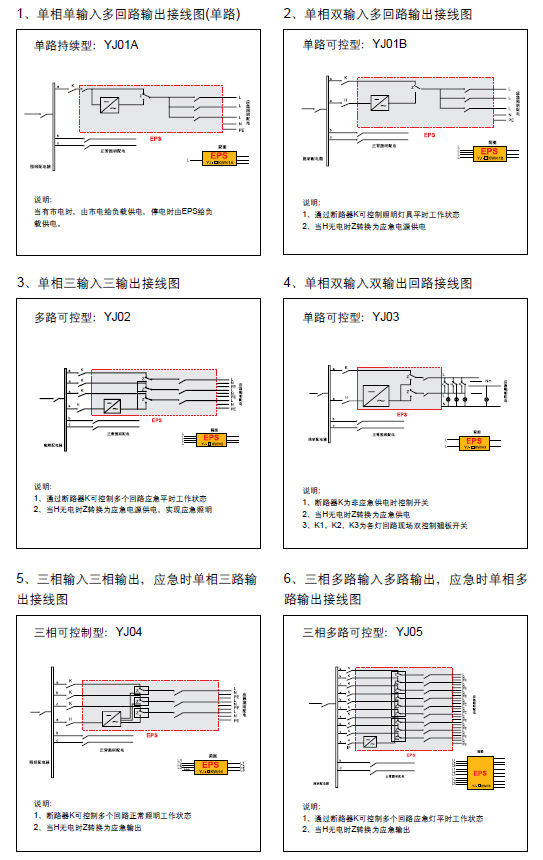

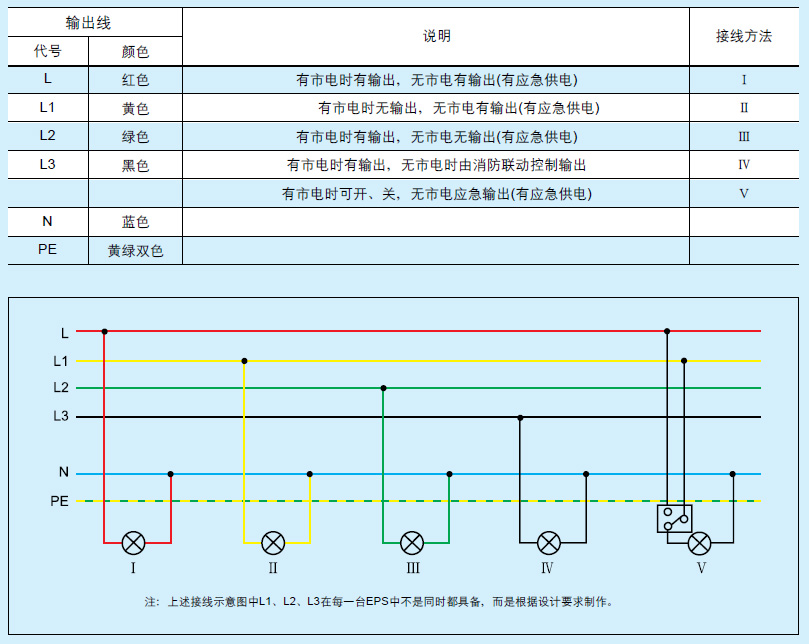

用于應急照明時，EPS出線及燈具、開關接線方法

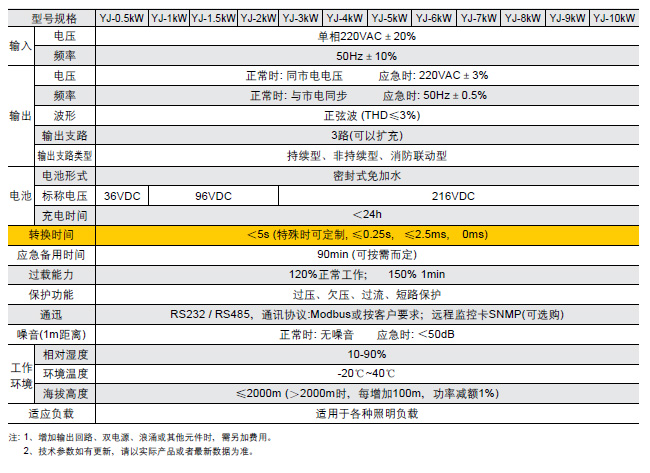

YJ系列EPS產品技術參數

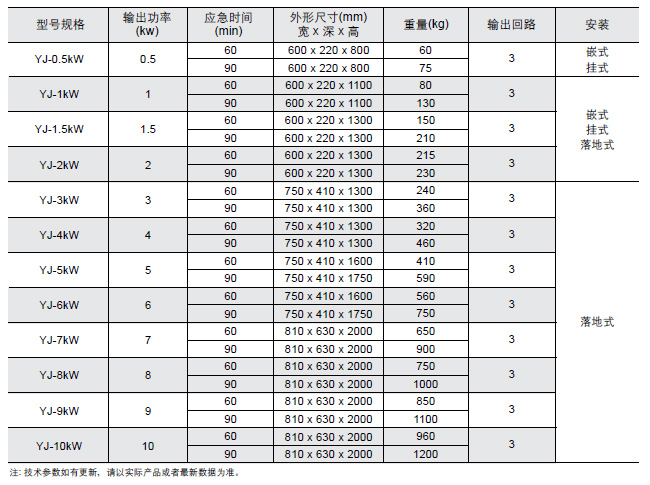

YJ 系列EPS主要設計參數一覽表

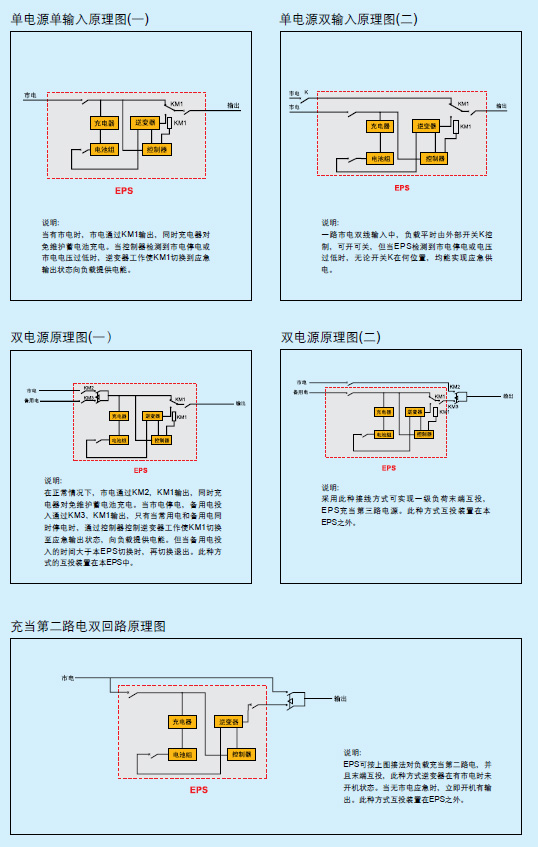

YJ系列EPS產品原理圖
