概述 APPLICATION

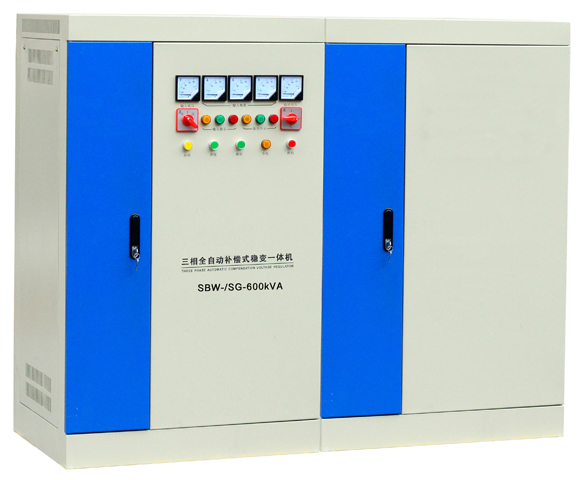

SBW-SG、DBW-SG系列單、三相全自動補償式穩變一體機是適用于當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓以及需要的特殊電壓穩定。本系列產品與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動/自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機體積小，重量輕，使用安裝方便，運行可靠等優點。(分?jǐn)?shù)顯、儀表指示兩類)。
使用場合 USE SITUATION
廣泛用于郵電、商場、電梯、醫院、學校、印刷、紡織、證券等所有需要正常電壓保證的場合及大、中型工礦企業車間，部分供電及重要設備和配套。
產品性能 SPECIFICATIONS
輸入電壓 | 單相Single phases :175V-265V 三相四線 Three phases four-line 175V-265V（相電壓 phases voltage）300V-456V（線電壓Linevoltage） | 輸出電壓 Output voltage | 單相 Single phases：220V; 三相 Three phases：380V; |
| 輸出精度 Output deviance | 1-5%（可調 Adjustable） | 頻率 Frequency | 50Hz/60Hz |
| 效率 Efficiency | ≥95%(功率等級50kvA上) (Power>50kVA) | 響應速度 Response time | ≤1.5S |
| 環境溫度 Ambient temperature | -10℃～+40℃ | 絕緣電阻 Insulation resistance | ≥5MΩ |
| 過載能力 Overload | 二倍額定電流，維持１分鐘 Double rated current, one min. | 波形失真 Waveform distortion | 無附加波形失真 Non-lack fidelity wareform |
| 保護功能 Protect | 過壓、過流、缺相、相序 Overvoltage、overcurrent、feed phases | ||
外型尺寸、包裝 OUTLINE & PACKING
| 型號規格 Model | 輸出功率 Output power (kVA) | 產品尺寸 Outline (cm) | 凈重 Weight(kg) |
| DBW-SG-20K | 20 | 65×54×135 | 278 |
| DBW-SG-30K | 30 | 65×54×135 | 300 |
| DBW-SG-40K | 40 | 65×54×135 | 320 |
| DBW-SG-50K | 50 | 80×54×130 | 3250 |
| DBW-SG-60K | 60 | 80×54×130 | 370 |
| DBW-SG-70K | 70 | 80×54×130 | 390 |
| DBW-SG-80K | 80 | 80×54×130 | 420 |
| DBW-SG-100K | 100 | 85×62×145 | 460 |
| DBW-SG-120K | 120 | 90×70×170 | 490 |
| DBW-SGS-150K | 150 | 90×70×170 | 515 |
| DBW-SG-180K | 180 | 100×80×190 | 560 |
| DBW-SG-200K | 200 | 100×80×190 | 590 |
| 型號規格 Model | 輸出功率 Output power (kVA) | 產品尺寸 Outline (cm) | 凈重 Weight(kg) |
| SBW-SG-50K | 50 | 80 x 54 x 135 | 250 |
| SBW-SG-60K | 60 | 80 x 54 x 135 | 255 |
| SBW-SG-100K | 100 | 80 x 60 x 150 | 357 |
| SBW-SG-150K | 150 | 100 x 70 x 170 | 482 |
| SBW-SG-180K | 180 | 100 x 70 x 170 | 515 |
| SBW-SG-200K | 200 | 100 x 70 x 170 | 562 |
| SBW-SG-225K | 225 | 110 × 80 × 180 | 670 |
| SBW-SG-250K | 250 | 110 × 80 × 180 | 710 |
| SBW-SG-300K | 300 | 110 × 80 × 200 | 755 |
| SBW-SG-320K | 320 | 110 × 80 × 200 | 810 |
| SBW-SG-400K | 400 | 100 × 80 × 200/2柜 | 1175 |
| SBW-SG-500K | 500 | 100 × 80 × 200/2柜 | 1510 |
| SBW-SG-600K | 600 | 100 × 80 × 200/2柜 | 1790 |
| SBW-SG-800K | 800 | 85 × 120 × 200/3柜 | 2750 |
| SBW-SG-1000K | 1000 | 85 × 120 × 200/3柜 | 2780 |
| SBW-SG-1200K | 1200 | 85 × 120 × 200/3柜 | 4050 |
| SBW-SG-1600K | 1600 | 135 × 130 × 220/4柜 | 5500 |
| SBW-SG-2000K | 2000 | 135 × 130 × 220/4柜 | 7050 |
