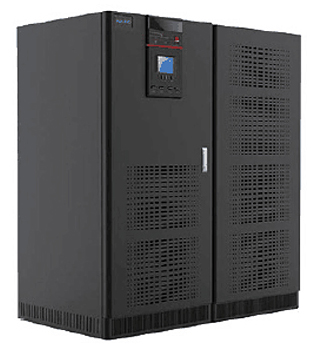

產品概述
GP9335C 120/800KVA系列UPS采用真正的在線雙轉換的架構，幾乎可以完全解決多數的電源問題，如斷電、市電高、低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、 浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。可向負載提供連續、穩定、純凈的正弦波電源。
采用雙DSP對系統大大增強控制功能，實現對計算機系統的綜合電源管理。
性能特點
采用DSP及全數字控制技術，系統穩定性更高；
超寬輸入電壓、頻率范圍，適應惡劣電網環境；
高輸入功率因數，消除諧波失真，節約能耗成本，降低電源污染；
具有良好的輸入功率爬升特性，利于提高市電輸入電網運行的安全性，確保柴油機得以安全運行；
輸出功率因素0.9，比傳統UPS帶載能力增加10%以上，為用戶降低成本；
數字化均流技術，優異的并機輸出特性，設計直接并機調控系統，確保并機均流無環流和并機系統可靠性，可實現6臺并聯和在線擴容；
輸出過載及短路能力，確保系統穩定性和極限狀態下的系統安全；
優越的帶三相不平衡負載的能力；
具有抗階躍性負載及抗短路輸出能力；
智能化電池管理，自動維護電池，延長使用壽命；
整機效率94%，節約大量電能；
N+1冗余設計的輔助電源，確保控制電路正常工作，為UPS安全運行提供保障；
三段式直流開關，電池保護功能，有效降低火災風險；
分層獨立式密閉風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有高效散熱和惡劣環境下的有效防護功能；
大液晶顯示器，中英文等12種語言顯示界面，方便國內外用戶使用；

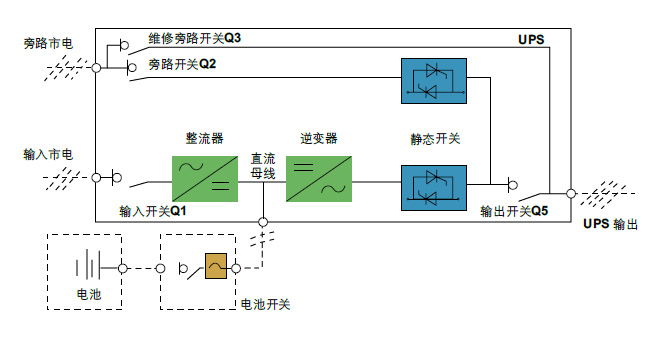

原理圖
工作原理
GP9335C系列UPS采用AC-DC-AC雙變換器。AC-DC采用SCR三相全控橋式整流器，把三相交流輸入電壓變換成穩定的直流母線電壓。整流器同時兼充電器功能，并采用溫度補償技術，可以有效延長電池使用壽命。DC-AC逆變器主功率采用大功率絕緣柵雙極性晶體管IGBT作為其逆變元件，控制上采用了空間矢量脈寬調制 (SVPWM)技術，把直流母線電壓逆變回交流電壓。

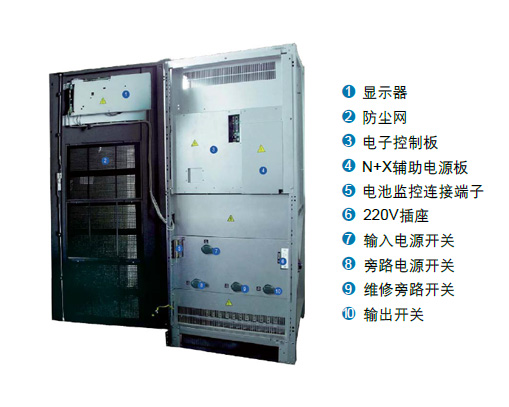

市電正常時，整流器和逆變器同時工作，給負載供電的同時對電池進行充電。當市電異常時，整流器停止工作，轉由電池經逆變器向負載供電，若電池電壓下降到放電終止電壓，而市電還未恢復正常，UPS將關機（如果主旁不同源且旁路正常，系統轉由旁路供電）。電池放電終止電壓己預先設定。逆變器故障或超載時，還可有外部交流旁路通過旁路開關Q2和靜態旁路給負載供電。此外，如果對UPS進行維護或維修，UPS可通過內部的手動控制維修旁路開關Q3給負載供電。UPS正常運行時，除維修旁路開關外，其它所有的開關均閉合。
選件，一應俱全
SNMP卡；
并機電纜；
干接點卡；
C級防雷箱；
上出線選件；
旁路均流電感；
電池溫度變送器；
JBUS/MODBUS適配卡；
UPS機房信號適配器；
5次諧波或11次諧波濾波器；
負載總線同步（LBS）電纜；
便于觀察和易于操作的顯示系統
采用由LED發光二極管所構成UPS電源模擬運行流程圖和中英文LCD液晶顯示屏所構成的人一機對話型的菜單功能，UPS運行狀態一目了然；利用可編程自動測試軟件對UPS本身和蓄電池執行定期的功能性測試，利于發現和消除故障隱患。利用軟件重新調整UPS的運行參數重新設置各種自動保護電路的新的閥值電平。增強UPS電源配置的靈活性；通過RS232或RS485接口及其配套電源監控軟件，實現遠程監控，可以自動傳呼功能。
完善的電池管理系統
由于采用具有“先恒流后恒壓”充電特性的充電技術及開發功能強大的“電池監控軟件”而形成性能良好的電池管理系統。 該調控系統具有如下特性：
●采用二階分級調控方案的電池充電限流技術，確保不會發生過流充電現象；
●采用微處理器監測技術，可根據用戶的實際負載量來自動調整電池的臨介放電電壓的閥值，確保不會發生電池被“ 深度放電 ”的現象；
●利用可編程電池監控軟件來對蓄電池執行定時的“ 自診斷”測試，自動實時顯示電池充電百分容量及電池的殘余后備供電時間；
●提供具有溫度補償自動調節功能的電池充電系統；
●配有電池過壓充電保護和電池自動均充定時控制器。

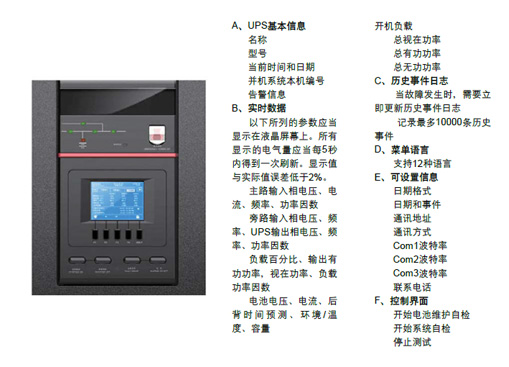

液晶顯示界面
主要技術參數
