產品概述
MPS9335C系列模塊化UPS，功率模塊30/50KVA/3U，單柜最大支持10個功率模塊并聯達500KVA，單柜與單柜可4臺并聯，最大實現功率2000KVA，每個功率模塊都有一個獨立的DSP控制單元，一旦功率模塊發生故障，立即自動脫離系統隔離，系統仍可繼續運行。
性能特點
整機效率可以達到96%以上，30%負載量以上時的系統；
效率大于95%，并且支持模塊智能休眠功能，能提升小負載條件下的整機效率；超寬的輸入電壓頻率范圍，寬輸入電壓范圍：138~485V；寬輸入頻率范圍：40~70Hz，適應惡劣的電網環境，延長壽命；
電池節數可調，支持30~40節電池可調，當有電池故障時，取出故障電池后，剩余電池可繼續為系統備電，模塊化冗余備件設計，無單點故障；
所有功率模塊都支持在線熱插拔，易擴容、易維護、整機電源、風扇和重要的通訊信號采用冗余設計，可靠性高；
輸出PF可達到1，比傳統UPS多帶載11%；
分散控制+集中調度，功率模塊內DSP負載控制，能源控制單元EMC負責調度，功能解耦，降低邏輯復雜度；
集中旁路設計，旁路模塊內置獨立DSP控制，可插拔維修更換，抗沖擊能力強，避免多個小功率靜態旁路質檢的阻抗不平衡導致不均流；
LCD彩色觸摸屏，全圖形化顯示，可支持12種語言。

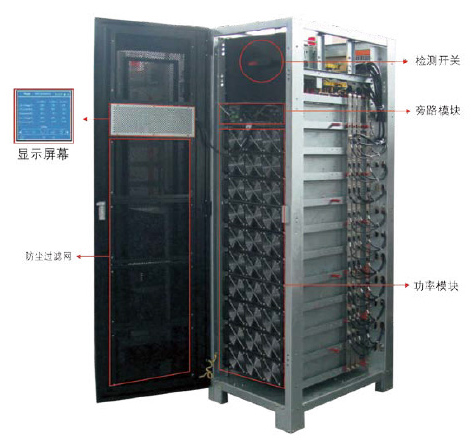

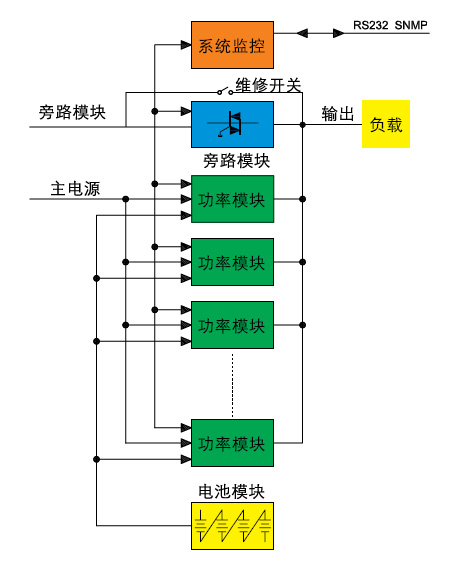

原理圖
工作原理
模塊化UPS使用雙變換在線結構，包括整流器、逆變器、充電器、控制電路、輸入與輸出及電池連接器斷路器，輸入功率因數補償?shù)冉M成。所有的模塊都可以在線熱插拔，提供高水平的可用性和可維護性。
一個控制模塊故障不會影響到系統的正常工作?？刂颇K可在線熱插拔更換。功率模塊的并聯也由控制模塊集中管理，按照統一的并機參數運行，一個功率模塊故障可自動的推出并聯系統，不會對整個并聯系統造成危害。
模塊化UPS系統采用獨立的靜態旁路模塊，不采用多個靜態旁路結構，以避免轉旁路時的多個旁路不均流而造成的過載損壞。模塊并聯輸出電壓精度為±1%，并機環流<1%。
靜態旁路模塊只包含旁路的靜態開關，不含主回路輸出的靜態開關，因此，更換靜態旁路模塊時不會造成系統斷電或轉手動維修旁路，在電池模式下可實現在線熱插拔更換。
全新技術特性
智能化管理界面：智能化電池管理技術，延長電池壽命；智能化自檢功能，對整流器、逆變器、電池、風扇、監控，易于維護管理；黑匣子功能，每10ms記錄一次數據；
節能環保：45%~75%負載效率>96%，25%負載效率>95%；輸入功率因數=1，輸入諧波電流<3%；
帶載能力：輸出功率因數為1，帶超前及滯后功率因數負載均不降額；
便于安裝：上下均可進出線，無需進線柜，柜內集成UPS和智能配電；
便于維護：全正面維護，UPS、旁路、配電均可在2min內維修更換；
便于改造：并機系統可共用電池系統，電池組的12V×30/32/34/36/40節設計，設置靈活，便于舊系統改造時利用原有電池系統，也可在單節電池故障時及時撤除且不影響UPS系統運行。
可選件，一應俱全
SNMP卡
干接點卡
溫濕度傳感器
負載總線同步(LBS)電纜及擴展組件
熱插拔配電模塊
電池模塊柜
液晶顯示界面
